توضیحات

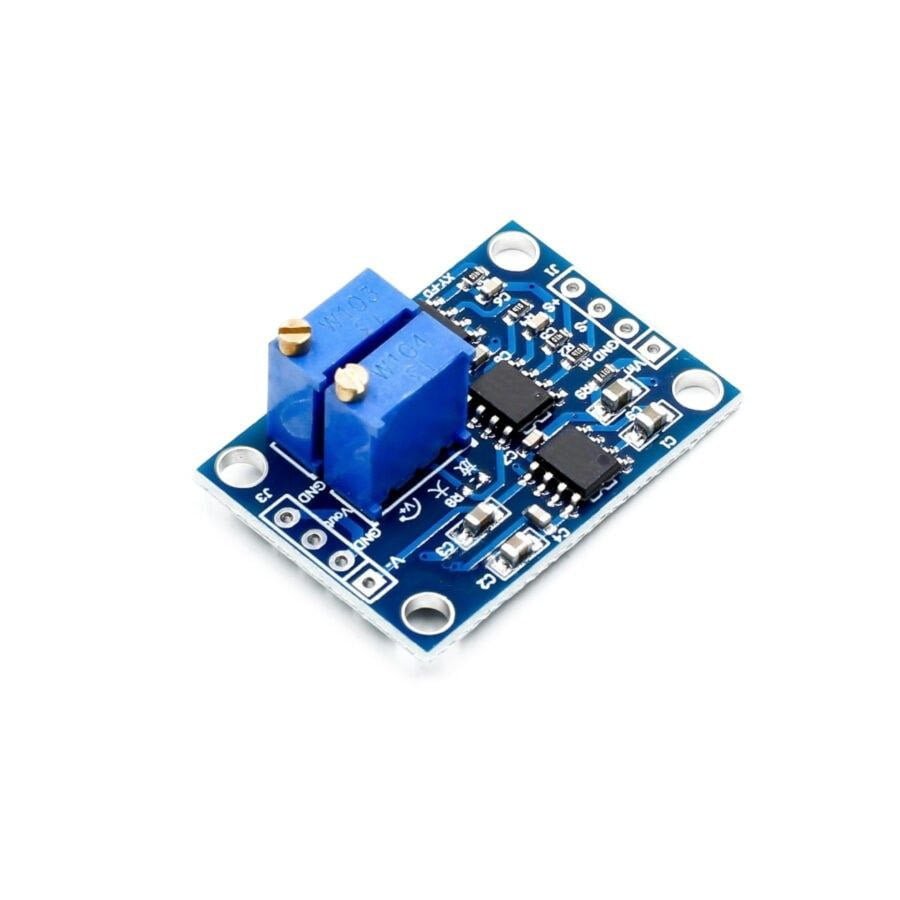

ماژولAD620 یک تقویت‌کننده سیگنال با دقت بالا است که به طور خاص برای تقویت سیگنال‌های کوچک AC و DC طراحی شده است. این ماژول به دلیل ویژگی‌های خاص خود، در بسیاری از برنامه‌ها از جمله اندازه‌گیری‌های دقیق، حسگرها و سیستم‌های پزشکی کاربرد دارد. در ادامه، توضیحات کاملی درباره ویژگی‌ها، مشخصات فنی و کاربردهای این ماژول ارائه می‌شود.
ویژگی‌ها
1.تقویت‌کننده دقیق
-تقویت سیگنال: AD620 قادر به تقویت سیگنال‌های ورودی در محدوده100 میکروولت تا 300 میلی‌ولت است و می‌تواند تا1000 برابر (1.5x تا 1000x) تقویت کند.

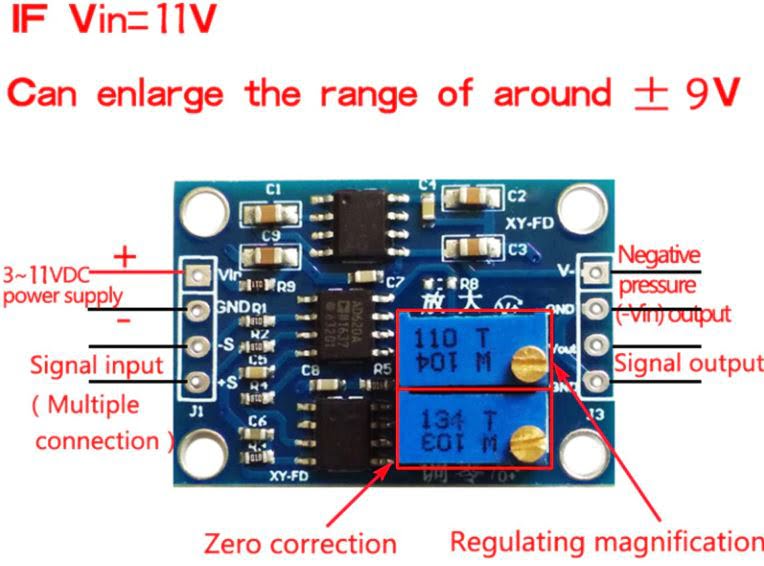

-پتانسیومتر تنظیم: ماژول دارای پتانسیومتری برای تنظیم میزان تقویت است که کاربر می‌تواند آن را بر اساس نیاز خود تنظیم کند.
2.باند پهنای فرکانس
-باند پهنای فرکانس: این ماژول دارای باند پهنای فرکانس حدود120 کیلوهرتز (در گین 100x) است که آن را برای کاربردهای با سرعت بالا مناسب می‌سازد.
3.خروجی آنالوگ
-خروجی ولتاژ: ماژول AD620 معمولاً دارای یک خروجی ولتاژ است که می‌تواند به میکروکنترلرها یا سایر مدارهای الکترونیکی متصل شود.
4.حفاظت‌های داخلی
-حفاظت در برابر اضافه‌جریان: این ماژول دارای سیستم‌هایی برای جلوگیری از ورود جریان بیش از حد به بارها است.
-حفاظت در برابر اتصال کوتاه: در صورت بروز اتصال کوتاه، دستگاه به طور خودکار قطع می‌شود.
مشخصات فنی
| ویژگی | مشخصات |
|—————————|——————————-|
| ولتاژ ورودی | 3.5 تا 12 ولت |
| محدوده سیگنال ورودی | 100 میکروولت تا 300 میلی‌ولت |
| حداکثر گین | 1.5 تا 1000x |
| باند پهنای فرکانس | 120 کیلوهرتز |
| حداکثر خروجی | ولتاژ ورودی – 2 ولت |
| ابعاد | حدوداً 31.2mm x 22.3mm |
کاربردها
ماژول AD620 در بسیاری از کاربردها مورد استفاده قرار می‌گیرد:
-حسگرها: برای تقویت سیگنال‌های خروجی از حسگرهای مختلف مانند سنسورهای فشار و دما.
-مدارهای پزشکی: برای اندازه‌گیری دقیق سیگنال‌های بیولوژیکی مانند ECG و EMG.
-پروژه‌های DIY: در پروژه‌هایی که نیاز به تقویت سیگنال دارند.
-سیستم‌های اندازه‌گیری دقیق: برای تقویت سیگنال‌های الکتریکی در آزمایشگاه‌ها و تحقیقات علمی.
نتیجه‌گیری
ماژول AD620 یک ابزار کارآمد و ضروری برای تقویت سیگنال‌های کوچک است که به کاربران اجازه می‌دهد تا به راحتی سیگنال‌ها را تقویت کرده و در مدارهای مختلف استفاده کنند. با توجه به ویژگی‌ها و قابلیت‌های آن، این ماژول گزینه‌ای مناسب برای علاقه‌مندان به الکترونیک و مهندسی برق محسوب می‌شود.
