توضیحات

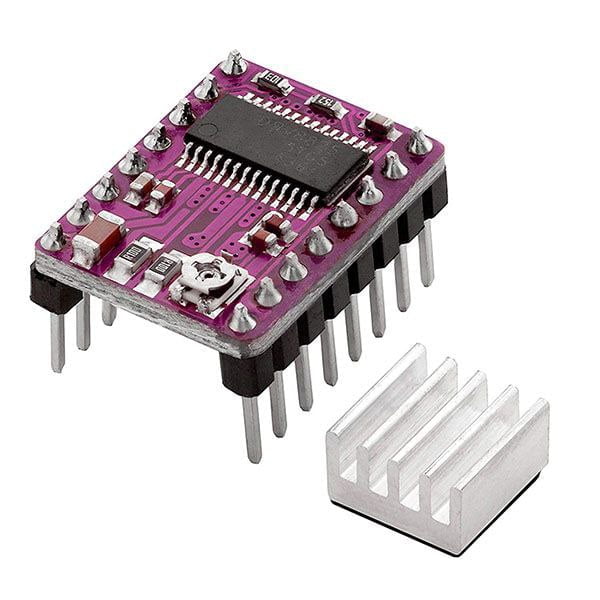

ماژول درایور استپ موتور DRV8825 یکی از محبوب‌ترین و کارآمدترین درایورهای استپ موتور است که برای کنترل دقیق موتورهای استپر طراحی شده است. این ماژول به ویژه در پروژه‌های مختلفی مانند پرینترهای سه‌بعدی، ماشین‌های CNC و رباتیک استفاده می‌شود. در ادامه توضیحات کاملی درباره ویژگی‌ها، مشخصات فنی و کاربردهای این ماژول ارائه می‌شود.
ویژگی‌ها
1. میکرو استپینگ
– میکرو استپینگ: DRV8825 قابلیت میکرو استپینگ تا 1/32 میکرو استپ را دارد که باعث حرکت نرم‌تر و دقت بالاتر در کنترل موقعیت موتور می‌شود.
2. ولتاژ و جریان
– ولتاژ کاری: این ماژول می‌تواند در محدوده ولتاژی از 8.2 ولت تا 45 ولت کار کند.
– جریان خروجی: حداکثر جریان خروجی آن 2.5 آمپر به ازای هر فاز است (با استفاده از خنک‌کننده مناسب) و جریان مداوم بدون خنک‌کننده حدود 1.5 آمپر است.
3. پین‌های کنترل
– پین‌های STEP و DIR: این ماژول تنها به دو پین برای کنترل نیاز دارد:
– STEP: برای کنترل تعداد مراحل (میکرو استپ‌ها) که با هر پالس HIGH به موتور ارسال می‌شود.
– DIR: برای تعیین جهت چرخش موتور (HIGH برای چرخش ساعت‌گرد و LOW برای چرخش پادساعت‌گرد).
4. حفاظت‌های داخلی
– ماژول DRV8825 دارای چندین ویژگی حفاظتی از جمله:
– حفاظت در برابر اضافه‌جریان (OCP)
– خاموشی حرارتی (TSD)
– قفل ولتاژ پایین (UVLO)
5. مدهای کاهش
– این درایور از چندین مد کاهش شامل:
– کاهش مختلط
– کاهش آهسته
– کاهش سریع
کاربردها
ماژول DRV8825 به طور گسترده‌ای در موارد زیر استفاده می‌شود:
– پرینترهای سه‌بعدی: برای کنترل دقیق حرکات سر چاپ و بستر.
– ماشین‌های CNC: برای موقعیت‌یابی دقیق ابزارها و قطعات.
– رباتیک: در بازوهای رباتیک و پلتفرم‌های متحرک که نیاز به حرکت دقیق دارند.
نتیجه‌گیری
ماژول DRV8825 به دلیل ویژگی‌های قدرتمند، سادگی در استفاده و قابلیت‌های میکرو استپینگ، گزینه‌ای عالی برای پروژه‌هایی است که نیاز به کنترل دقیق بر روی موتورهای استپر دارند. این ماژول به کاربران امکان می‌دهد تا با استفاده از تنها چند پین، حرکات نرم و دقیقی را انجام دهند.
