توضیحات

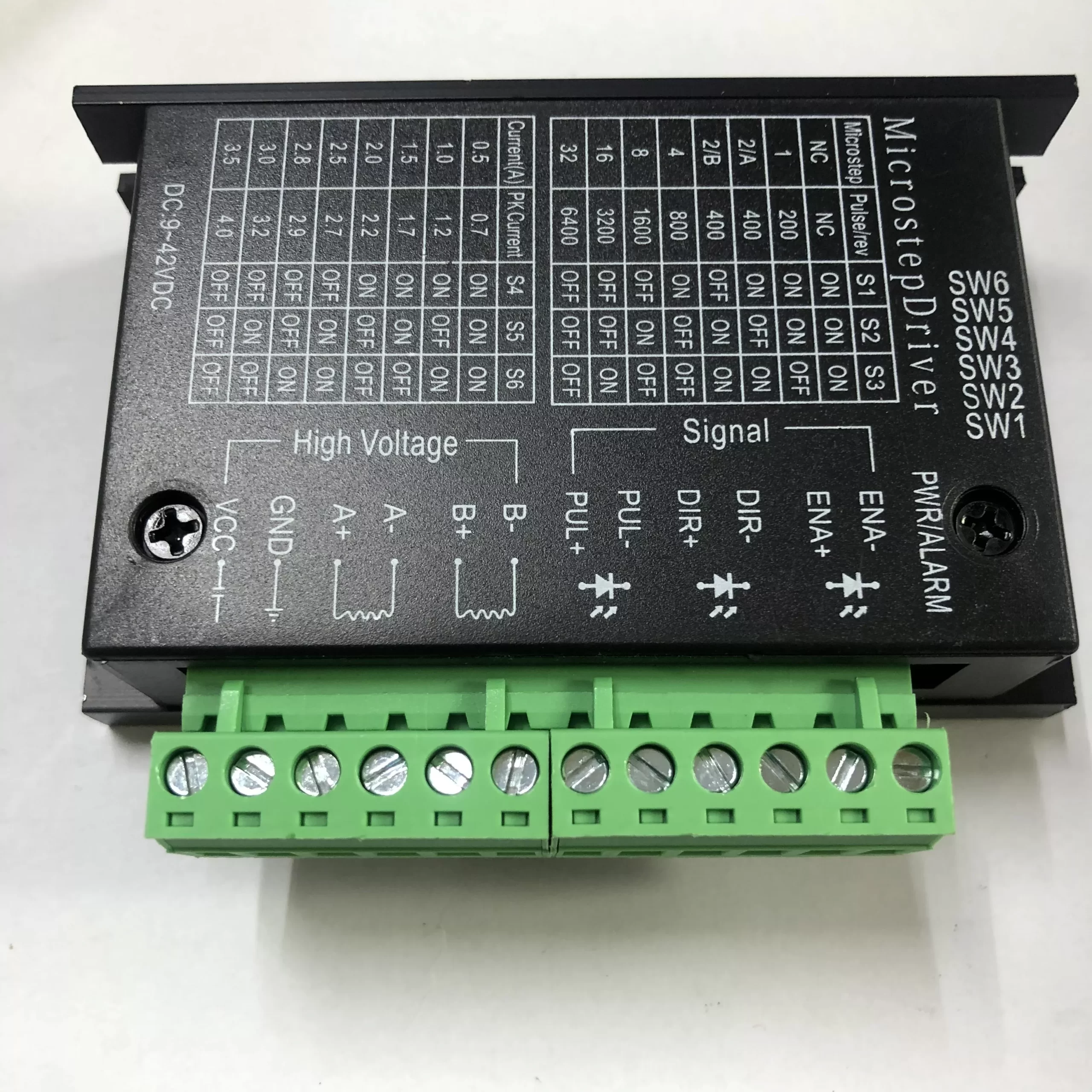

ماژول درایور میکرو استپ TB6600 یکی از درایورهای قدرتمند و کارآمد برای کنترل موتورهای استپر است که به طور خاص برای استفاده در پروژه‌های صنعتی و رباتیک طراحی شده است. این ماژول با ویژگی‌های منحصر به فرد خود، امکان کنترل دقیق سرعت و موقعیت موتورهای دو فاز را فراهم می‌کند. در ادامه، توضیحات کاملی درباره ویژگی‌ها، مشخصات و کاربردهای این ماژول ارائه می‌شود.
ویژگی‌ها
1. توان خروجی و ولتاژ
حداکثر جریان خروجی: TB6600 قادر به ارائه حداکثر جریان 4 آمپر برای هر فاز است.
ولتاژ ورودی: این ماژول می‌تواند با ولتاژهای بین 9 تا 42 ولت DC کار کند، که آن را برای انواع مختلف موتورهای استپر مناسب می‌سازد.
2. میکرو استپینگ
TB6600 از 7 حالت میکرو استپ پشتیبانی می‌کند، از جمله:
1، 1/2، 1/4، 1/8، 1/16، و 1/32.
این قابلیت به شما اجازه می‌دهد تا دقت حرکتی بالایی را در کنترل موتور داشته باشید.
3. پیکربندی آسان

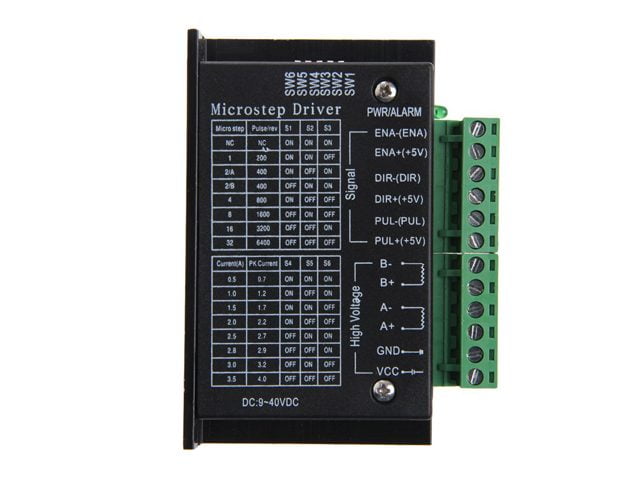

تنظیمات جریان و حالت‌های میکرو استپ از طریق 6 سوئیچ DIP قابل تنظیم هستند که به راحتی می‌توانند بر اساس نیاز پروژه تغییر کنند.
4. حفاظت‌های داخلی
ماژول TB6600 دارای حفاظت در برابر اضافه‌جریان (Overcurrent Protection)، حرارت (Thermal Protection) و اتصال کوتاه (Short Circuit Protection) است که ایمنی عملکرد آن را تضمین می‌کند.
5. طراحی فیزیکی
طراحی ماژول به گونه‌ای است که دارای یک هیت سینک بزرگ برای خنک‌سازی بهتر است و ابعاد آن حدوداً 96mm x 56mm x 28mm می‌باشد.
کاربردها
ماژول TB6600 در بسیاری از کاربردها مورد استفاده قرار می‌گیرد:
رباتیک: برای کنترل حرکات دقیق ربات‌ها.
ماشین‌های CNC: برای کنترل ابزارها و حرکت محورهای مختلف.
سیستم‌های اتوماسیون صنعتی: برای انجام عملیات دقیق و خودکار.
پرینترهای سه‌بعدی: برای کنترل حرکات سر چاپ و بستر.
نتیجه‌گیری
ماژول درایور TB6600 یک گزینه عالی برای پروژه‌هایی است که نیاز به کنترل دقیق بر روی موتورهای استپر دارند. با توجه به توان خروجی بالا، قابلیت‌های میکرو استپینگ و حفاظت‌های داخلی، این ماژول به راحتی در انواع پروژه‌های الکترونیکی و صنعتی قابل استفاده است.
