توضیحات

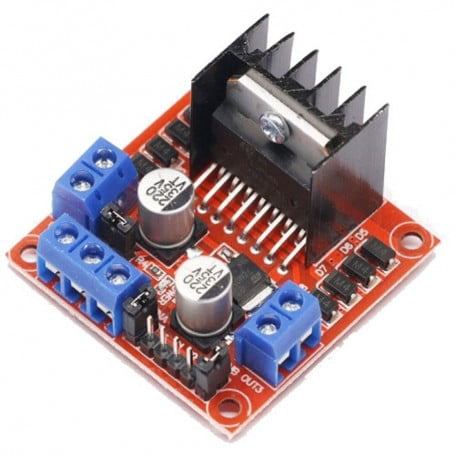

ماژول درایور موتور L298 یکی از پرکاربردترین درایورهای موتور است که برای کنترل سرعت و جهت چرخش موتورهای DC و همچنین موتورهای پله‌ای (Stepper Motors) طراحی شده است. این ماژول به دلیل قابلیت‌های متنوع و سادگی در استفاده، در پروژه‌های مختلفی از جمله رباتیک، ماشین‌های CNC و سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد.
ویژگی‌ها
1. ساختار H-Bridge
L298 یک درایور دوگانه H-Bridge است که به شما اجازه می‌دهد تا دو موتور DC را به طور مستقل کنترل کنید. این ساختار به شما این امکان را می‌دهد که جهت چرخش موتور را تغییر دهید و سرعت آن را با استفاده از سیگنال PWM کنترل کنید.
2. ولتاژ و جریان
ولتاژ ورودی: این ماژول می‌تواند با ولتاژهای بین 5 تا 35 ولت کار کند.
جریان خروجی: حداکثر جریان خروجی برای هر موتور 2 آمپر است، که در مجموع می‌تواند تا 4 آمپر برای دو موتور باشد.
3. پین‌های کنترل
ماژول L298 دارای پین‌های مختلفی برای کنترل موتورها است:
IN1 و IN2: برای کنترل جهت چرخش موتور A.
IN3 و IN4: برای کنترل جهت چرخش موتور B.
ENA و ENB: برای کنترل سرعت موتورها با استفاده از سیگنال PWM.
+5V: برای تأمین برق مدار منطقی (می‌تواند ورودی یا خروجی باشد).
GND: پین زمین.
4. حفاظت‌های داخلی
این ماژول دارای ویژگی‌های حفاظتی مانند:
حفاظت در برابر اضافه‌جریان (Overcurrent Protection).
حفاظت حرارتی (Thermal Protection): در صورت افزایش دما، عملکرد ماژول متوقف می‌شود.
کاربردها
ماژول L298 در بسیاری از کاربردها مورد استفاده قرار می‌گیرد، از جمله:
رباتیک: برای کنترل حرکت ربات‌ها.
ماشین‌های CNC: برای کنترل دقیق ابزارها.
سیستم‌های اتوماسیون خانگی: مانند درب‌های برقی و سیستم‌های تهویه مطبوع.
پرینترهای سه‌بعدی: برای کنترل حرکات محورهای مختلف.
نتیجه‌گیری
ماژول L298 یک گزینه عالی برای پروژه‌هایی است که نیاز به کنترل دقیق بر روی موتورهای DC دارند. با توجه به ویژگی‌ها و قابلیت‌های آن، این ماژول به راحتی قابل استفاده در انواع پروژه‌های الکترونیکی و صنعتی است.
