ماژول PWM ژنراتور رو پنلی XY-KPWM

مولد سیگنال XY-KPWM تک کانال PWM با فرکانس 1 هرتز تا 150 کیلو هرتز Duty Cycle قابل  تنظیم صفحه نمایش LCD با کلید روشن و خاموش

کد محصول: 10031

ویژگی‌های محصول

  • دقت چرخه کاری: 1% (حالت عادی)
  • جریان خروجی: حدود 5-30mA
  • اندازه: 79mm × 43mm × 37mm
    • دمای کاری: -40°C تا +85°C
    • رطوبت کاری: 0% تا 95% RH

امتیاز کاربران

بدون دیدگاه

محصول در دسترس و آماده خرید است.

290,500 تومان

توضیحات

ماژول PWM ژنراتور XY-KPWM یک دستگاه الکترونیکی پیشرفته است که برای تولید سیگنال‌های PWM (Pulse Width Modulation) طراحی شده است. این ماژول به کاربران این امکان را می‌دهد تا فرکانس و چرخه کاری سیگنال PWM را به راحتی تنظیم کنند. در ادامه، توضیحات کاملی درباره مشخصات فنی، ویژگی‌ها، کاربردها و نحوه عملکرد این ماژول ارائه می‌شود.



ویژگی‌ها

1. دو حالت کاری:

حالت عادی: فرکانس از 1Hz تا 150KHz و دقت چرخه کاری 1%.
حالت دقیق: فرکانس از 1Hz تا 15KHz و دقت چرخه کاری 0.1%.

2. صفحه نمایش LCD:

نمایشگر LCD با وضوح بالا که وضعیت سیگنال PWM را به وضوح نشان می‌دهد.

3. تنظیم آسان:

دارای یک ولوم چرخان برای تنظیم فرکانس و چرخه کاری به راحتی.

4. حفاظت از تنظیمات:

قابلیت قفل کردن پارامترها برای جلوگیری از تغییرات ناخواسته.

5. حافظه پس از خاموشی:

ماژول می‌تواند تنظیمات خود را پس از خاموش شدن حفظ کند.

6. خروجی PWM تک کاناله:

تولید سیگنال PWM با یک کانال خروجی.

کاربردها

کنترل موتور:
استفاده در درایورهای موتور برای کنترل سرعت و گشتاور.

تولید سیگنال‌های آزمایشگاهی:
به عنوان منبع سیگنال برای آزمایش‌ها و توسعه‌های علمی.

دیم کردن LED‌ها:
برای کنترل روشنایی LED‌ها و سایر منابع نوری.

پروژه‌های DIY:
مناسب برای پروژه‌های الکترونیکی خانگی و آموزشی.

نحوه عملکرد

مراحل استفاده:

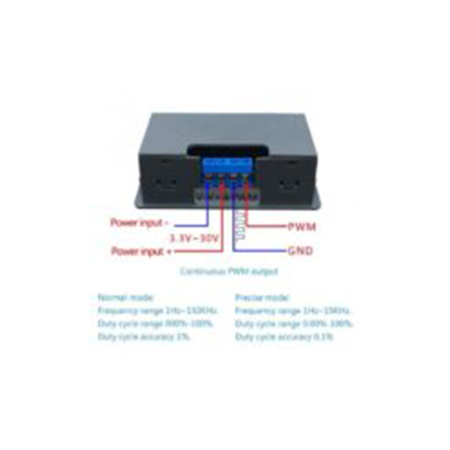

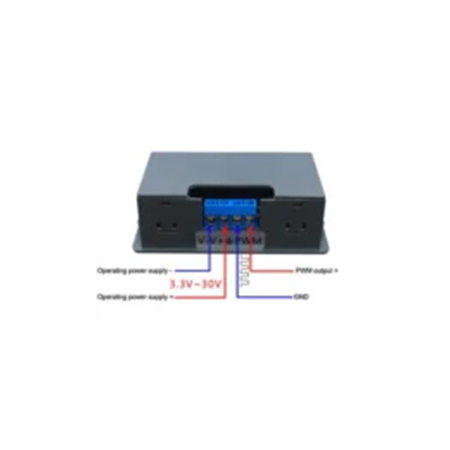

1. اتصال به منبع تغذیه:
ماژول را به منبع تغذیه متصل کنید (بین DC 3.3V تا 30V).

2. تنظیم حالت کاری:
با فشار دادن ولوم چرخان، حالت عادی یا دقیق را انتخاب کنید.

3. تنظیم فرکانس و چرخه کاری:
با چرخاندن ولوم، فرکانس و چرخه کاری مورد نظر را تنظیم کنید.

4. فعال‌سازی خروجی PWM:
با فشار دادن دکمه ON/OFF، خروجی PWM را فعال یا غیرفعال کنید.

5. تست سیگنال:
می‌توانید با استفاده از اسیلوسکوپ یا مولتی‌متر سیگنال خروجی را بررسی کنید.

نتیجه‌گیری

ماژول PWM ژنراتور XY-KPWM یک ابزار کاربردی و انعطاف‌پذیر است که به کاربران این امکان را می‌دهد تا سیگنال‌های PWM قابل تنظیم تولید کنند. با ویژگی‌هایی چون صفحه نمایش LCD، دقت بالا در تنظیمات، و قابلیت قفل کردن پارامترها، این ماژول گزینه‌ای مناسب برای پروژه‌های مختلف الکترونیکی به شمار می‌آید. استفاده آسان و قابلیت‌های متنوع آن، آن را به ابزاری ضروری برای مهندسان و علاقه‌مندان به الکترونیک تبدیل کرده است.



توضیحات تکمیلی

وزن 0.13 کیلوگرم
ابعاد 5 × 3 × 3 سانتیمتر
مدل

XY-KPWM

ولتاژ کاری

DC 3.3V – 30V

فرکانس خروجی

1Hz تا 150KHz (حالت عادی)

دقت فرکانس

2%

چرخه کاری

0.00% تا 100%

دقت چرخه کاری

1% (حالت عادی)

جریان خروجی

حدود 5-30mA

اندازه

79mm × 43mm × 37mm

دمای کاری

-40°C تا +85°C

رطوبت کاری

0% تا 95% RH
